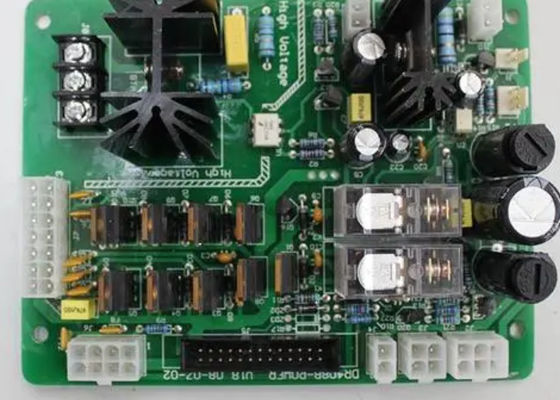

পণ্যের বিবরণ:
|
টার্নকি PCBA: | PCB+কম্পোনেন্ট সোর্সিং+অ্যাসেম্বলি+প্যাকেজ | অগ্রজ সময়: | প্রোটোটাইপ: 15 কাজের দিন। ভর অর্ডার: 20 ~ 25 কাজের দিন |
---|---|---|---|
পণ্যের উপর পরীক্ষা: | ফ্লাইং প্রোব টেস্ট, এক্স-রে পরিদর্শন, AOI পরীক্ষা, কার্যকরী পরীক্ষা | পরিমাণ: | ন্যূনতম পরিমাণ: 1000 পিসি। প্রোটোটাইপ, ছোট অর্ডার, ভর অর্ডার, সব ঠিক আছে |
ফাইল আমাদের প্রয়োজন: | সমাবেশ: পিক-এন-প্লেস ফাইল | পিসিবি প্যানেলের আকার: | সর্বনিম্ন আকার: 0.25 * 0.25 ইঞ্চি (6 * 6 মিমি), সর্বোচ্চ আকার: 20 * 20 ইঞ্চি (500 * 500 মিমি) |
তামার বেধ: | 1oz,0.5-2.0 oz,1-3oz,0.5-5oz,0.5-4oz | বেস উপাদান: | FR4, অ্যালুমিনিয়াম, TG, Rogers, CEM-1 |
বিশেষভাবে তুলে ধরা: | শিল্প পিসিবি সমাবেশ,ফ্লেক্স পিসিবি এসএমটি সমাবেশ,ফ্লেক্স পিসিবি সমাবেশ প্রক্রিয়া |
এসএমটি (সারফেস মাউন্ট টেকনোলজি) একটি প্রিন্টেড সার্কিট বোর্ডের (পিসিবি) পৃষ্ঠে সরাসরি ইলেকট্রনিক উপাদান মাউন্ট করার জন্য একটি প্রযুক্তি।মুদ্রিত সার্কিট বোর্ডে উপাদানগুলি মাউন্ট করে, বৈদ্যুতিক সংযোগ এবং যান্ত্রিক স্থিরকরণ উপলব্ধি করা হয়।এসএমটি উপাদানগুলি আকারে ছোট, যা অনেক স্থান বাঁচায় এবং উচ্চ-ঘনত্ব এবং ক্ষুদ্রাকৃতির ইলেকট্রনিক পণ্যগুলির জন্য উপযুক্ত।
THT (থ্রু-হোল টেকনোলজি) হল এমন একটি প্রক্রিয়া যার মাধ্যমে ইলেকট্রনিক উপাদানগুলিকে একটি প্রিন্টেড সার্কিট বোর্ডের প্রিফেব্রিকেটেড হোলের মাধ্যমে থ্রেড করা হয় এবং ওয়েল্ডিংয়ের মাধ্যমে বোর্ডে সুরক্ষিত করা হয়।এই কৌশলটি বড় আকারের উপাদানগুলির জন্য উপযুক্ত এবং সাধারণত উচ্চ শক্তি এবং উচ্চ ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
ডিআইপি
1, ডিআইপি প্রক্রিয়াকরণের প্রক্রিয়াটি হল: গর্তে রাখা →AOI→ তরঙ্গ সোল্ডারিং → কাটিং পিন →AOI→ সংশোধন → ওয়াশিং → গুণমান পরিদর্শন।
2, তরঙ্গ সোল্ডারিংয়ের পরে, পণ্যগুলি AOI সরঞ্জাম দ্বারা স্ক্যান করা হবে যাতে কোনও ত্রুটি না ঘটে তা নিশ্চিত করতে।
একক-পাশে মিশ্র লোডিং প্রক্রিয়া
ইনকামিং ম্যাটেরিয়াল ডিটেকশন => PCB সাইড এ স্ক্রিন প্রিন্টিং সোল্ডার পেস্ট (স্পট প্যাচ আঠা) => প্যাচ => শুকানো (কিউরিং) => রিফ্লো ওয়েল্ডিং => পরিষ্কার করা => প্লাগ-ইন => ওয়েভ সোল্ডারিং => পরিষ্কার করা => সনাক্তকরণ => মেরামত
ডাবল-পার্শ্বযুক্ত মিশ্র লোডিং প্রক্রিয়া
A: ইনকামিং উপাদান সনাক্তকরণ => PCB B স্পট প্যাচ আঠালো => প্যাচ => নিরাময় => টার্ন ওভার => PCB A সাইড প্লাগ-ইন => ওয়েভ সোল্ডারিং => পরিষ্কার করা => সনাক্তকরণ => মেরামত
ঢোকানোর আগে স্টিক করুন, আলাদা উপাদানের চেয়ে বেশি SMD উপাদানের জন্য উপযুক্ত
বি: ইনকামিং ম্যাটেরিয়াল ডিটেকশন => পিসিবি সাইড এ প্লাগ-ইন (পিন বেন্ট) => টার্ন ওভার => পিসিবি সাইড বি প্যাচ গ্লু => প্যাচ => কিউরিং => টার্ন ওভার => ওয়েভ সোল্ডারিং => পরিষ্কার করা => সনাক্তকরণ => মেরামত
পেস্ট করার আগে ঢোকান, SMD উপাদানের চেয়ে আলাদা করা উপাদানের জন্য উপযুক্ত
না. | সমাবেশের ধরন | ফাইলের বিন্যাস | কম্পোনেন্ট ফুটপ্রিনার | উপাদান প্যাকেজ | পরীক্ষার পণ্য | উৎপাদন | অন্যান্য |
1 | শ্রীমতী সমাবেশ | Gerber RS-274X | 0201,0402,0603... | রিলস প্যাকেজ | চাক্ষুষ পরিদর্শন | সীসা-মুক্ত (Rohs) | কাস্টম রিফ্লো প্রোফাইল |
2 | শ্রীমতী এবং THT সমাবেশ | BOM(.xls,.csv,.xlsx) | বিজিএ, কিউএফএন, কিউএফপি, পিএলসিসি | টেপ প্যাকেজ কাটা | এক্স-রে পরিদর্শন | নেতৃত্বাধীন সোল্ডার | স্ট্যান্ডার্ড রিফ্লো প্রোফাইল |
3 | 2 পার্শ্বযুক্ত SMT, THT সমাবেশ | Pick-N-Place/XY ফাইল | SOIC, POP... সংযোগকারী | টিউব এবং ট্রে | AOI, ICT (ইন-সার্কিট টেস্ট) | রিফ্লো সোল্ডারিং | ক্ষুদ্রতম আকার: 0.2"x0.2" |
4 | মিশ্র সমাবেশ | ... | 8 মিলের ছোট পিচ | আলগা অংশ এবং বাল্ক | কার্যকরী পরীক্ষা | ওয়েভ সোল্ডারিং | সবচেয়ে বড় আকার: 15"x"20 |
টার্নকি PCBA | PCB+কম্পোনেন্ট সোর্সিং+অ্যাসেম্বলি+প্যাকেজ | ||||
সমাবেশের বিবরণ | এসএমটি এবং থ্রু-হোল, আইএসও লাইন | ||||
অগ্রজ সময় | প্রোটোটাইপ: 15 কাজের দিন।ভর অর্ডার: 20 ~ 25 কাজের দিন | ||||
পণ্যের উপর পরীক্ষা | ফ্লাইং প্রোব টেস্ট, এক্স-রে পরিদর্শন, AOI টেস্ট, কার্যকরী পরীক্ষা | ||||
পরিমাণ | ন্যূনতম পরিমাণ: 1 পিসি।প্রোটোটাইপ, ছোট অর্ডার, ভর অর্ডার, সব ঠিক আছে | ||||
ফাইল আমাদের প্রয়োজন | PCB: Gerber ফাইল (CAM, PCB, PCBDOC) | ||||
ফাইল আমাদের প্রয়োজন | উপাদান: উপকরণের বিল (BOM তালিকা) | ||||
ফাইল আমাদের প্রয়োজন | সমাবেশ: পিক-এন-প্লেস ফাইল | ||||
পিসিবি প্যানেলের আকার | ন্যূনতম আকার: 0.25*0.25 ইঞ্চি (6*6 মিমি) | ||||
সর্বোচ্চ আকার: 20*20 ইঞ্চি (500*500mm) | |||||
পিসিবি সোল্ডার টাইপ | জল দ্রবণীয় সোল্ডার পেস্ট, RoHS সীসা মুক্ত | ||||
উপাদান বিবরণ | প্যাসিভ ডাউন টু 0201 সাইজ | ||||
উপাদান বিবরণ | বিজিএ এবং ভিএফবিজিএ | ||||
উপাদান বিবরণ | লিডলেস চিপ ক্যারিয়ার/সিএসপি | ||||
উপাদান বিবরণ | ডবল-পার্শ্বযুক্ত SMT সমাবেশ | ||||
উপাদান বিবরণ | 0.8mils থেকে সূক্ষ্ম পিচ | ||||
উপাদান বিবরণ | বিজিএ মেরামত এবং রিবল | ||||
উপাদান বিবরণ | অংশ অপসারণ এবং প্রতিস্থাপন | ||||
উপাদান প্যাকেজ | টেপ, টিউব, রিল, আলগা অংশ কাটা | ||||
পিসিবি সমাবেশ | ড্রিলিং----এক্সপোজার---প্লেটিং------এ্যাচিং ও স্ট্রিপিং----পাঞ্চিং----ইলেকট্রিক্যাল টেস্টিং----SMT------ওয়েভ সোল্ডারিং--- -- একত্রিত করা ----- আইসিটি ----- ফাংশন টেস্টিং ----- তাপমাত্রা ও আর্দ্রতা পরীক্ষা |
1. বিনামূল্যে দ্বারা প্রোগ্রাম এবং কার্যকরী পরীক্ষা এবং প্যাকেজ.
2. উচ্চ গুণমান: IPC-A-610E স্ট্যান্ডার্ড, ই-টেস্ট, এক্স-রে, AOI পরীক্ষা, QC, 100% কার্যকরী পরীক্ষা।
3. পেশাদার পরিষেবা: PCB/FPC/অ্যালুমিনিয়াম মেকিং, SMT, DIP, কম্পোনেন্ট সোর্সিং, 21 বছরের অভিজ্ঞতা সহ OEM।
4. সার্টিফিকেশন: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
প্রশ্ন: আপনি PCBA ফেব্রিকেশনে কোন ফাইল ব্যবহার করেন?
উত্তর: গারবার বা ঈগল, বিওএম তালিকা, পিএনপি এবং উপাদান অবস্থান।
প্রশ্ন: এটা সম্ভব যে আপনি নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, আমরা ভর উৎপাদনের আগে আপনার পরীক্ষার জন্য কাস্টম নমুনা করতে পারি।
প্রশ্ন: গারবার, বিওএম এবং পরীক্ষার পদ্ধতি পাঠানোর পরে আমি কত সময় উদ্ধৃতি পেতে পারি?
উত্তর: PCB কোটেশনের জন্য 6 ঘন্টার মধ্যে এবং PCBA উদ্ধৃতির জন্য প্রায় 24 ঘন্টা।
প্রশ্নঃ আমি কিভাবে আমার PCBA উৎপাদনের প্রক্রিয়া জানতে পারি?
উত্তর: পিসিবি উত্পাদন এবং উপাদান ক্রয়ের জন্য 7-10 দিন এবং পিসিবি সমাবেশ এবং পরীক্ষার জন্য 10 দিন।
প্র: ওয়ারেন্টি কি?
ওয়ারেন্টি 2 বছর।
