পণ্যের বিবরণ:
|
| বোর্ড বেধ: | 1.6 মিমি, 0.5 ~ 3.2 মিমি, 0.2-3.0 মিমি, 0.3 ~ 2.5 মিমি, 2.0 মিমি | তামার বেধ: | 1oz,0.5-2.0 oz,1-3oz,0.5-5oz,0.5-4oz |
|---|---|---|---|
| বেস উপাদান: | FR-4, CEM-3, অ্যালুমিনিয়াম, CEM-1 বা FR-4, অ্যালুম | আবেদন: | ইলেকট্রনিক্স ডিভাইস, কনজিউমার ইলেকট্রনিক্স, ইলেকট্রনিকাল পণ্য, শিল্প, এবং তাই |
| রঙ: | আপনার অনুরোধে সবুজ, কাস্টমাইজড রঙ, নীল | মান: | IPC-A-610 E ক্লাস II-III, IPC 6021 ক্লাস 2, TDR টেস্টিং, ISO 9001, ক্লাস 3 |
| Min. মিন. line width লাইন প্রস্থ: | 3mi, 4mil, 0.1mm, 0.1mm (ফ্ল্যাশ গোল্ড)/0.15mm(HASL), 0.1 0mm | Min. মিন. hole size গর্তের আকার: | 0.25 মিমি, 0.1 মিমি, 0.2 মিমি, 0.15-0.2 মিমি, 0.1 মিমি-1 মিমি |
| বিশেষভাবে তুলে ধরা: | বিক্রয়ের জন্য ডাবল সাইডড পিসিবি বোর্ড,ডাবল সাইড প্রোটোটাইপ পিসিবি,ডাবল সাইডড পিসিবি উত্পাদন |
||
ডাবল-পার্শ্বযুক্ত PCB প্রুফিং, সবচেয়ে বেশি ব্যবহৃত প্রক্রিয়া।একই সময়ে রোজিন প্রসেস, ওএসপি প্রসেস, গোল্ড প্লেটিং প্রসেস, গোল্ড প্লেটিং, সিলভার প্রলেটিং এই প্রসেসগুলিও ডাবল প্যানেলে প্রযোজ্য৷
টিনের স্প্রে প্রক্রিয়া: ভাল চেহারা, প্যাডটি রূপালী, প্যাড টিন করা সহজ, ঝালাই করা সহজ, কম দাম।
সিকিম প্রক্রিয়া: স্থিতিশীল গুণমান, সাধারণত বুন্ডিন আইসির উপস্থিতিতে ব্যবহৃত হয়।
| তামার পুরুত্ব | 1oz~3oz, 0.5-5 Oz | বেস উপাদান | FR4, অ্যালুমিনিয়াম, TG, Rogers, CEM-1 |
| বোর্ডের বেধ | 1.6 মিমি, 0.5 ~ 3.2 মিমি, 0.2-3.0 মিমি, 0.3 ~ 2.5 মিমি, 2.0 মিমি | মিন.লাইন প্রস্থ | 3mi, 4mil, 0.1mm, 0.1mm (ফ্ল্যাশ গোল্ড)/0.15mm(HASL), 0.1 0mm |
| মিন.গর্তের আকার | 0.25 মিমি, 0.1 মিমি, 0.2 মিমি, 0.15-0.2 মিমি, 0.1 মিমি-1 মিমি | পৃষ্ঠ সমাপ্তি | HASL, OSP, ENIG, HASL লিড ফ্রি, ইমারসন গোল্ড |
| মিন.লাইন ব্যবধান | 0.003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil) | পণ্যের নাম | প্রিন্টেড সার্কিট বোর্ড, 94V0 PCB ডিজাইন/PCB ম্যানুফ্যাকচারিং |
| আবেদন | ইলেকট্রনিক্স ডিভাইস, কনজিউমার ইলেকট্রনিক্স, ইলেকট্রনিকাল পণ্য, শিল্প, এবং আরও অনেক কিছু | ঝাল মাস্ক | নীল সবুজ.লাল।নীল।সাদা।কালো।হলুদ, সবুজ/কালো/সাদা/লাল/নীল ইত্যাদি, |
| স্তর | 1~20 স্তর, 1-24 স্তর | রোহস | সীসা মুক্ত |

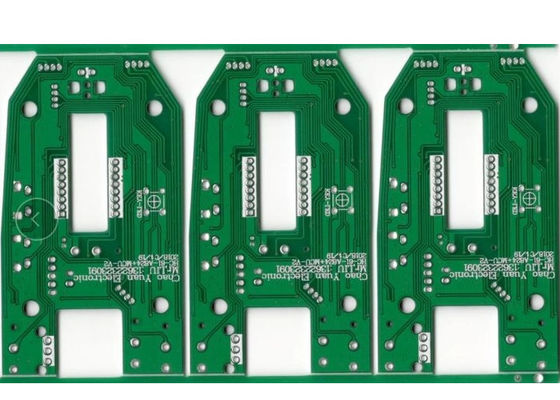

ডবল-পার্শ্বযুক্ত PCB বোর্ড এবং একক-পার্শ্বযুক্ত PCB বোর্ডের মধ্যে পার্থক্য হল যে একক-প্যানেল সার্কিট শুধুমাত্র PCB বোর্ডের একপাশে থাকে, যখন দ্বি-পার্শ্বযুক্ত PCB সার্কিট PCB বোর্ডের দুই পাশে থাকতে পারে। ডবল-পার্শ্বযুক্ত PCB বোর্ড সার্কিট সংযোগ করতে মাঝখানে গর্ত.দ্বি-পার্শ্বযুক্ত PCB বোর্ডের পরামিতিগুলি দ্বি-পার্শ্বযুক্ত PCB বোর্ডের উত্পাদন প্রক্রিয়াটি একক-পার্শ্বযুক্ত PCB বোর্ডের থেকে ভিন্ন, একটি তামা ডুবানোর প্রক্রিয়াও রয়েছে, অর্থাৎ, দ্বি-পার্শ্বযুক্ত সার্কিট পরিবাহনের প্রক্রিয়া।
আমাদের সুবিধা:
1. বিনামূল্যে দ্বারা প্রোগ্রাম এবং কার্যকরী পরীক্ষা এবং প্যাকেজ.
2. উচ্চ গুণমান: IPC-A-610E স্ট্যান্ডার্ড, ই-টেস্ট, এক্স-রে, AOI পরীক্ষা, QC, 100% কার্যকরী পরীক্ষা।
3. পেশাদার পরিষেবা: PCB/FPC/অ্যালুমিনিয়াম মেকিং, SMT, DIP, কম্পোনেন্ট সোর্সিং, 21 বছরের অভিজ্ঞতা সহ OEM।
4. সার্টিফিকেশন: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
Kerongda হল একটি PCB প্রস্তুতকারক, যা টার্নকি এবং আংশিক টার্নকি মুদ্রিত সার্কিট বোর্ড সমাবেশ পরিষেবা প্রদান করে। আমরা আপনার জন্য কাস্টমাইজড PCB বোর্ড এবং PCBA, PCB সোল্ডার মাস্কের রঙ, উপাদান, বেধ ইত্যাদি তৈরি করতে পারি... সব আপনার চাহিদা হিসাবে বেছে নেওয়া যেতে পারে।
